阴极保护系统产品
阴极保护技术是电化学保护技术的一种，其原理是向被保护金属结构物表面施加一定的阴极极化电流，将被保护结构物进行阴极极化，从而使得金属腐蚀发生的电子迁移得到抑制，避免或减弱腐蚀的发生。通常有两种阴极保护法：外加电流阴极保护和牺牲阳极保护。
强制电流阴极保护方法就是将被保护金属与外加电流系统负极相连，由外部电源提供保护电流，以降低腐蚀速率的方法。外部电源通过埋地的辅助阳极地床将保护电流引入地下，通过土壤提供给被保护金属，使被保护金属表面发生还原反应的速率大大超过氧化反应速率，从而使腐蚀受到抑制。强制电流保护法的主要设备有电源（恒电位仪）、辅助阳极地床、参比电极等。该方式主要用于保护大型或处于高土壤电阻率土壤中的金属结构，如：埋地长输管道，大型罐群等。
牺牲阳极阴极保护法是将电位更负的金属或合金（牺牲阳极）与被保护金属连接，并处于同一电解质中。在被保护金属与牺牲阳极所形成的电池中，被保护金属体为阴极，牺牲阳极的电位负于被保护金属体的电位，在电池中是阳极，被腐蚀消耗，故此称之为“牺牲”阳极。通常用作牺牲阳极的材料有镁和镁合金、锌合金、铝合金等。该方式简便易行，不需要外加电源，很少产生腐蚀干扰，广泛应用于保护小型（电流一般小于1安培）或处于低土壤电阻率环境下（土壤电阻率小于100欧姆·米）的金属结构。如，城市管网、小型储罐等。
用于腐蚀控制的阴极保护电源主要有整流器和恒电位仪。整流器是一种将交流电转换成直流电的装置，而恒电位仪本身就是一台整流器下的一个分支，具有恒电位，恒电流功能，前者可以准确控制极化电位，后者可以准确控制输出电流。电源需要定制规格型号，公司可以提供各种规格型号的电源。
产品通过第三方权威机构检验通过。
图2.1 恒电位仪检测报告 图2.2 恒电位仪检测报告

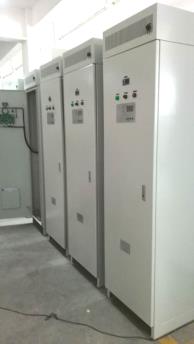

图2.3 恒电位仪
辅助电极用于强制电流保护系统中导出电流，与被保护体形成电流回路。阴极保护系统中的辅助电极通常又称为辅助阳极。阳极保护系统中的辅助电极通常又称为辅助阴极。
辅助阳极按使用环境主要分为两类：土壤环境中的辅助阳极；水环境（主要是海水环境）中的辅助阳极。
公司可以提供土壤环境（如陆地管道、储罐）中使用的MMO阳极、（加铬）高硅铸铁阳极以及它们的预组装阳极体，近年又引进了导电聚合物柔性阳极，研制开发了MMO型柔性阳极，已大量应用在国内系列工程项目中。
公司提供的海水环境辅助阳极有：MMO阳极、铂电极、铂铌阳极、加铬高硅铸铁阳极、石墨阳极、铅银合金阳极等。
辅助阴极主要应用在强氧化性介质中，强氧化性介质一般具有强腐蚀性，辅助阴极是在通电情况下工作，因此对阴极材料有很高的电化学稳定性要求，要在阴极极化下具有很强的耐蚀性，同时还应当具有一定的机械加工性能和良好的导电性。公司可以提供铂电极、贵金属合金电极、高硅铸铁电极等。
图2.4 预组装深井阳极 图2.5 预组装浅埋阳极
土壤环境使用
图2.6 高硅铸铁阳极体 图2.7柔性阳极
图2.8 贵金属氧化物阳极（带状） 图2.9钛导电片
土壤环境使用
图2.10 贵金属氧化物辅助电极 图2.11 贵金属辅助电极
水环境使用
土壤环境中主要使用长效、便携硫酸铜参比电极、高纯锌参比电极，储罐一般使用耐压型长效硫酸铜参比电极及耐压型高纯锌参比电极。海水环境中主要使用高纯锌参比电极、银/氯化银参比电极。混凝土环境中主要使用银/氯化银参比电极、MMO/钛参比电极、锰/二氧化锰参比电极。强氧化性介质中主要使用Pt电极、Pt/PtO电极或其它惰性、近惰性电极。公司提供系列产品。
![b2b_20110205033307778483_480[1]_副本](http://nwzimg.wezhan.cn/contents/sitefiles2042/10212781/images/41799941.jpeg?)

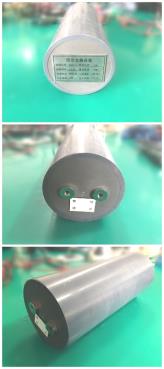

图2.12 长效铜／硫酸铜参比电极体 图2.13 高纯锌参比电极
土壤环境使用
图2.14 便携式铜／硫酸铜参比电极 图2.15 银/氯化银参比电极水环境使用
通过有线和无线方式将腐蚀控制及杂散电流状态实时传输到中控，并通过中控系统进行数据查看和管理。
ü 取代人工巡查测量的方式，降低用工成本，提高数据准确性和实时性，可实现整个腐蚀控制系统及杂散电流测试点的同步测量。
ü 实现腐蚀控制及杂散电流数据的信息化，历史数据查询、报表，趋势图标分析等依托数据库的各项功能。
ü 现场数据采集终端。定时采集和发送阴保参数，如电位、电流等。供电模式：电池或交流电。
ü 服务器。根据终端ID接收并存储处理来自采集终端的数据，提供程序界面进行数据呈现、查询、超限报警、web访问等功能。
产品通过第三方权威机构检验通过。

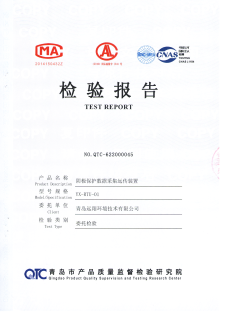

图2.16 智能电位采集仪检验报告 图2.17 智能电位采集仪检验报告
![C:\Users\pc\AppData\Roaming\Tencent\Users\815278140\QQ\WinTemp\RichOle\UV(WC@~AM93U7%Z@GM6J]5J.jpg](http://nwzimg.wezhan.cn/contents/sitefiles2042/10212781/images/41799947.jpeg?)
图2.18 智能电位采集仪 土壤环境使用 图2.19 腐蚀控制及杂散电流监测系统构成
图2.20 腐蚀控制及杂散电流监测系统示意图
由于电力输配系统、电气化铁路及城市地下铁道交通系统、阴极保护系统或其他干扰源的存在，处于杂散电流场中的金属构筑物会产生不同程度的腐蚀，杂散电流严重时，依据国家及行业标准要求应进行排流措施。排流方式分为：直接排流、极性排流、强制排流、接地排流等。对应的产品有智能排流柜和固态去耦合器等。产品通过第三方权威机构检验通过。
图2.21 固态去耦合器检验报告 图2.22 火花间隙检验报告
图2.23 智能排流柜 图2.24 固态去耦合器
公司常年供应各类铝基、镁基、锌基铸造牺牲阳极，以及带状锌阳极、带状镁阳极。规格型号涵盖GB4948-2002铝-锌-铟系合金牺牲阳极、GB4950-2002锌-铝-镉合金牺牲阳极以及GB/T17731-2009镁合金牺牲阳极，还可以根据用户需要定制特殊规格的牺牲阳极。镁阳极适用于淡水和土壤电阻率较高的土壤中，锌阳极大多用于土壤电阻率较低的土壤和海水中，铝阳极主要应用在海水、海泥以及原油储罐污水介质中。
图2.25 镁合金牺牲阳极块 图2.26 预组装镁合金牺牲阳极
图2.27 镯状及块状锌合金、铝合金牺牲阳极

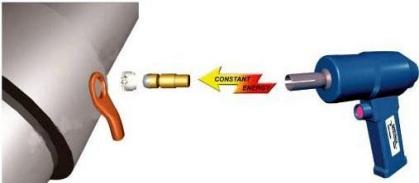

公司提供铅银焊、铜焊设备及相关材料，该设备将专用铜焊钉熔化于接线耳的孔中，使缆线自身形成银质连接的同时连接到钢材上。铝热焊是利用金属氧化物和金属铝之间的放热反应所产生的过热熔融金属来加热金属而实现结合的方法。它主要适用于铜芯电缆与钢结构或铜芯电缆之间对接的焊接。
图2.29 铜焊材料 图2.30 铜焊焊机
图2.31 铜焊材料及专用焊枪
图2.32 铝热焊剂及铝热焊模具
公司还提供其它配套产品，如测试桩、热缩带、补伤片、粘弹体防腐膏和带、阴极保护电缆、绝缘接头、（防爆）分流箱、（防爆）接线箱等。产品通过第三方权威机构检验通过。

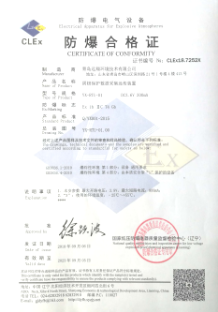

图2.33 接线箱检验报告

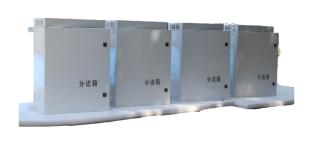

图2.34 储罐网状阳极地床专用电缆接头 图2.35 阴极、阳极分流箱
